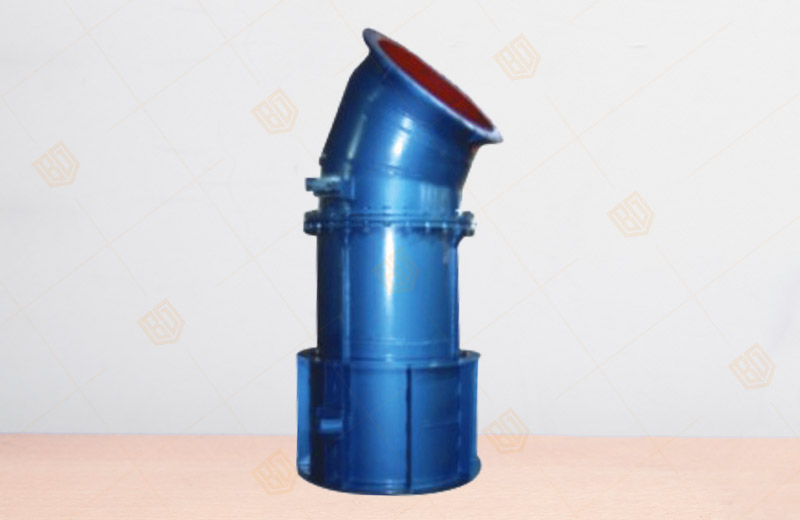

ZFL錐形閥結構特點及用途
百鋼閥門集團生產銷售的ZFL型錐形閥由埋設管、閥體、套筒、電動裝置、絲桿、連桿等幾個部分組成，其結構為外套筒形式，即閥體固定。它是采用絲桿螺母伸縮動作，帶動外套筒上下動作，達到閥門的啟閉目的。本閥具有結構簡單，重量輕，布置緊湊，操作靈活，維護方便、運行可靠、啟閉力小等特點。本閥在泄流時噴出水舌為喇叭狀，空中擴散摻氣、消能效果好，一般都不用做消能措施，如設置為淹沒式出流，測水下的消能也很簡單。它廣泛應用于水利、水電、水庫等工程上。
ZFL錐形閥主要性能
| 規格 | 布置 形式 | 最大開度 m | 檢修時 最大開度 | 設計水頭 m | 最大流量 m/s | 啟閉力 kn | 電機功率 kw |
| DN800 | 45℃ | 0.40 | 480 | 60 | 13.5 | 8.7 | 3 |
| DN1000 | 45℃ | 0.50 | 700 | 60 | 21.0 | 60 | 3 |
| DN1200 | 45℃ | 0.58 | 810 | 60 | 30.3 | 73 | 4 |
| DN1400 | 45℃ | 0.70 | 830 | 60 | 41.2 | 84 | 4 |
| DN1600 | 45℃ | 0.74 | 930 | 60 | 53.8 | 95 | 5.5 |
ZFL錐形閥主要外形及連接尺寸表
| DN | D | D1 | n-d | A | Β | B1 | L | L1 | L2 | L3 | Η | H1 | R | 重量kg |
| 800 | 1015 | 950 | 24-33 | 920 | 1250 | 830 | 740 | 1160 | 1152 | 148 | 1085 | 150 | 850 | 1210 |
| 1000 | 1230 | 1160 | 28-36 | 1260 | 1500 | 1250 | 1460 | 1930 | 1400 | 375 | 1828 | 200 | 1050 | 2935 |
| 1200 | 1455 | 1380 | 32-39 | 1434 | 1696 | 1400 | 1520 | 1925 | 1603 | 410 | 1872 | 200 | 1250 | 3200 |
| 1400 | 1675 | 1590 | 36-42 | 1660 | 1880 | 1600 | 1340 | 2210 | 1790 | 437 | 1894 | 200 | 1450 | 4900 |
| 1600 | 1915 | 1820 | 40-48 | 1866 | 2100 | 1700 | 1530 | 2130 | 2150 | 600 | 2060 | 200 | 1650 | 6605 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZFL錐形閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
