H44J旋啟式止回閥
產品概況
產品型號：H44J
公稱通徑：DN20~400mm
壓力等級：PN0.6、1.0、1.6MPa
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12236
結構長度：GB12221
法蘭連接尺寸：GB4216
H44J旋啟式止回閥產品用途
百鋼閥門集團生產銷售的H44J旋啟式止回閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
H44J旋啟式止回閥閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
H44J旋啟式止回閥主要零件材料
上閥體：鑄鐵、球墨鑄鐵、碳鋼 下閥體：鑄鐵、球墨鑄鐵、碳鋼 襯里：氟塑料
閥瓣：碳鋼完全包覆氟塑料

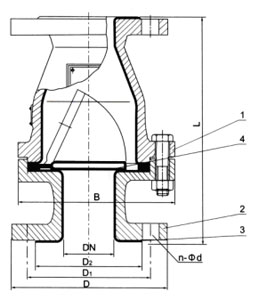

H44J旋啟式止回閥部件列表
1、上閥體、2、下閥體3、閥體襯里4、閥瓣
|
公稱通徑
|
公稱壓力 | 工作壓力 | L | D | D1 | D2 | n-Фd | B | 質量 |
|
20 |
1.0 |
1.0 |
160 |
105 |
75 |
59 |
4-14 |
128 |
|
|
25 |
160 |
115 |
85 |
68 |
4-14 |
128 |
|
||
|
32 |
180 |
140 |
100 |
78 |
4-18 |
150 |
4.5 |
||
|
40 |
200 |
150 |
110 |
88 |
4-18 |
160 |
7 |
||
|
50 |
230 |
165 |
125 |
102 |
4-18 |
178 |
8 |
||
|
65 |
290 |
185 |
145 |
122 |
4-18 |
205 |
10 |
||
|
80 |
310 |
200 |
160 |
133 |
8-18 |
230 |
18 |
||
|
100 |
350 |
220 |
180 |
158 |
8-18 |
255 |
24 |
||
|
125 |
400 |
250 |
210 |
184 |
8-18 |
305 |
30.5 |
||
|
150 |
480 |
285 |
240 |
212 |
8-22 |
345 |
47.5 |
||
|
200 |
500 |
340 |
295 |
268 |
8-22 |
415 |
63.5 |
||
|
250 |
0.6 |
0.6 |
550 |
395 |
350 |
320 |
12-22 |
495 |
96.5 |
|
300 |
0.4 |
620 |
445 |
400 |
370 |
12-22 |
540 |
14 |
|
|
350 |
698 |
505 |
460 |
430 |
16-22 |
620 |
244 |
||
|
400 |
787 |
565 |
515 |
482 |
16-22 |
680 |
|
